FONTE HUAWEI ETP4830-A1 30A 2 RETIF 220/110 AC-48DC

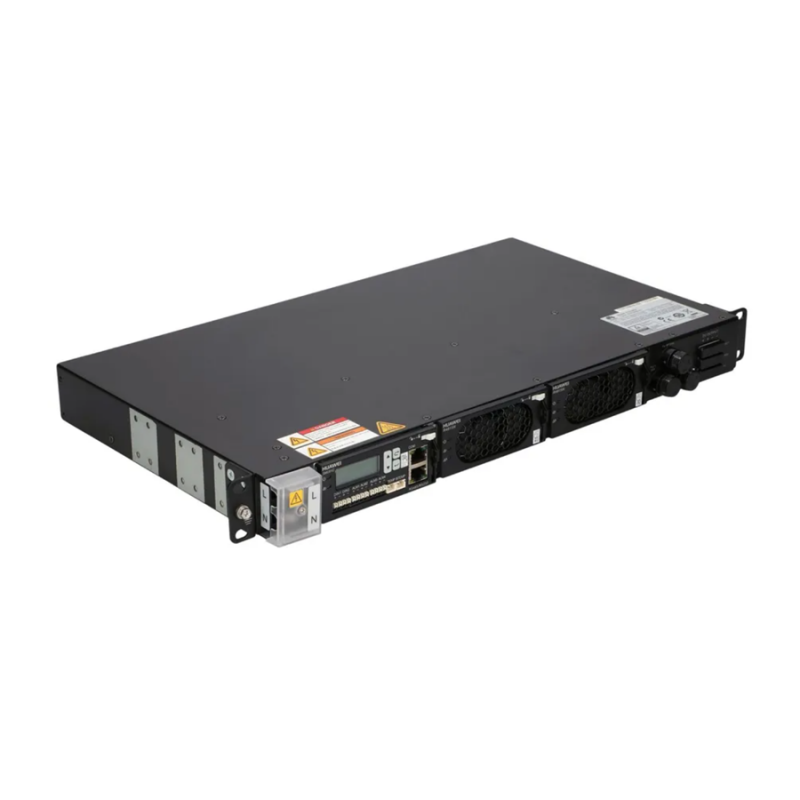

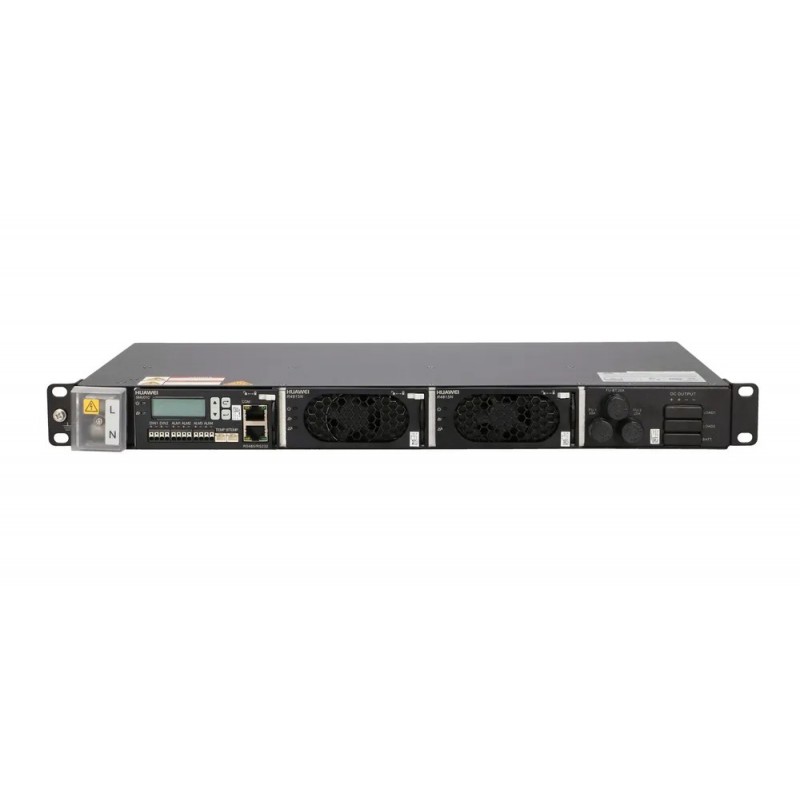

La Huawei ETP4830-A1 es una fuente de alimentación embebida diseñada para sistemas de telecomunicaciones. Capaz de convertir tensión alterna (AC) de 220 V o doble línea de 110 V en salida de –48 V DC con una corriente de hasta 30 A. Está compuesta por módulos rectificadores (R4815G1 o R4815N1) y una unidad de monitorización (SMU01A/B/C), todo montado en un chasis compacto de 1 U compatible con racks de 19″.

Solución típica en entornos como estaciones base inalámbricas, redes de acceso, transmisión y comunicaciones corporativas, donde se necesita alimentación confiable, eficiente y con soporte para gestión remota.

Especificaciones Técnicas

Dimensiones, instalación y protección

• Dimensiones: aproximadas 442 × 255 × 43,6 mm (1 U de altura)
• Peso: ≤ 8 kg cuando está completamente cargado
• Resfriamiento pasivo (natural cooling)
• Instalación frontal en racks de 19″ o armarios empotrados
• Protección IP20, diseño para acceso y mantenimiento frontal, soporte para reemplazo modular (“hot-swap”)

Entrada de corriente AC

• Rango amplio: de 85 V a 300 V AC
• Compatible con entrada monofásica de 220 V o doble línea de 110 V (L-L)
• Frecuencia de operación: 45–66 Hz (valor nominal: 50/60 Hz)
• Protección contra sobretensiones (SPD): 5 kA/10 kA con subida rápida (8/20 µs)

Salida de corriente DC

• Rango de salida: –42 V a –58 V DC (valor nominal típico: –53,5 V)
• Potencia máxima de salida: alrededor de 2 kW (2 × 1 000 W)
• Fusibles: 1 × 20 A para batería; 2 × 20 A para cargas (DC)

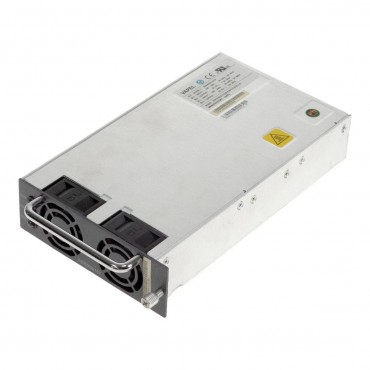

Módulos rectificadores

• Modelos compatibles: R4815G1 y R4815N1
• R4815G1: eficiencia superior al 96 %, potencia nominal ~870 W (176–300 V AC)
• R4815N1: eficiencia >94 %, potencia nominal ~1 000 W (176–300 V AC)
• Ambos pueden coexistir en el mismo sistema y admiten reemplazo en caliente
• Alto factor de potencia: ≥ 0,99 en carga completa
• Distorsión armónica THD ≤ 5 %

Unidad de monitoreo (SMU)

• Versiones disponibles: SMU01A, SMU01B, SMU01C
• Interfaces: RS-232, RS-485, Ethernet (FE), entradas digitales/analógicas, salidas de alarma por contactos secos (dry contacts), LCD, botones, etiquetas electrónicas
• Funciona con sistemas Huawei y estándares SNMP/HTTPS para gestión remota, incluyendo integración con NetEco, U2000, etc.

Entorno operativo

• Temperatura de operación:
• Sistema completo (rack): –40 °C a +70 °C (algunas fuentes mencionan hasta +65 °C usando R4815G1, con reducción de salida por altitud)
• Módulos rectificadores: hasta +75 °C
• Humedad operativa: 5 %–95 % sin condensación
• Altitud: hasta 4 000 m (más allá de 2 000 m, se reduce 1 °C por cada 200 m adicionales)
