OLT HUAWEI 6U 19 MA5800 X7 10G 2*PILA 2*MPLA DC

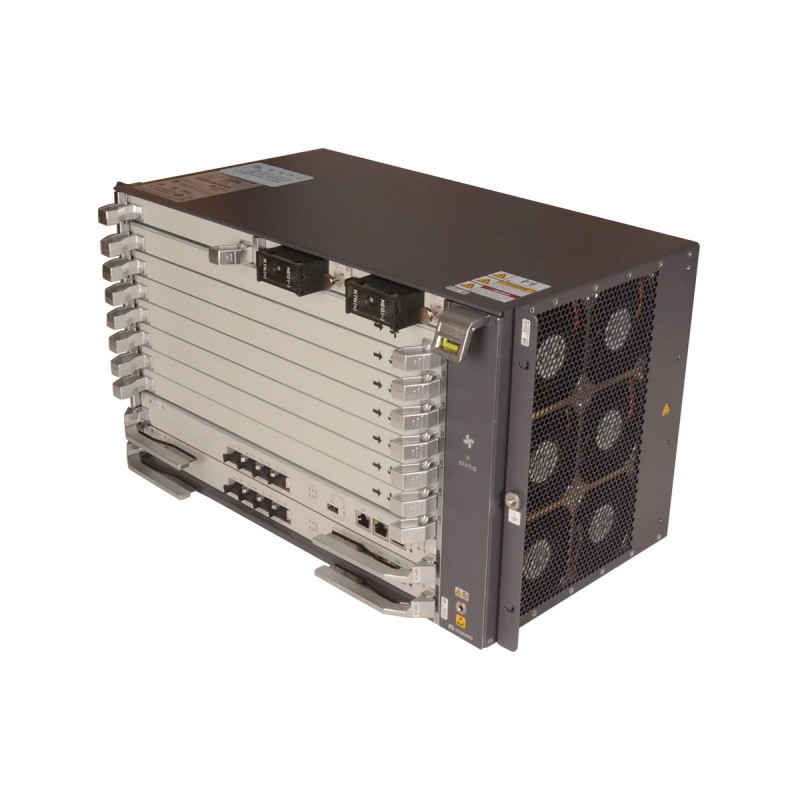

Huawei MA5800-X7

La MA5800 de Huawei es la primera OLT de agregación inteligente de la industria con arquitectura distribuida, que se posiciona como la OLT de próxima generación para NG-PON. La serie MA5800 OLT se presenta en cuatro modelos MA5800-X17, MA5800-X15, MA5800-X7 y MA5800-X2. El chasis es apto para el estándar de rack de 19", la OLT 5800x7 tiene 6U de altura y ranuras para siete tarjetas de servicio. El producto está diseñado para ayudar a los operadores a crear redes con mayor capacidad, mayores velocidades y una conectividad más inteligente con un mejor servicio. El terminal OLT proporciona acceso a GPON, 10G PON, incluidos XG-PON y XGS-PON, así como P2P 10GE/GE. El dispositivo admite el despliegue en redes FTTH, FTTD, FTTB y FTTC y es aplicable a escenarios como el acceso doméstico, el acceso empresarial, así como el acceso inalámbrico a Internet para combinar todos los servicios en una única red de fibra. El terminal de línea óptica HUAWEI MA5800 funciona como un dispositivo de alta capacidad en la red, agregando tráfico desde ONTs, MDUs y conmutadores de campus, simplificando la arquitectura de red.

El MA5800-X7 de Huawei puede montarse en un armario de 19" de ancho. La plataforma modular está equipada con ranuras para la instalación de tarjetas de servicio, lo que permite instalar hasta 7 tarjetas GPON modulares (16 puertos cada una con módulos SFP C o C gpon ). Contenido del kit chasis 6U OLT GPON MA5800-X7 de Huawei (chasis MA5800-X7-CH de Huawei) dos módulos de control de tarjeta MPLA 10G (número de puertos: 4 puertos SFP/SFP 1/10G cada uno) dos tarjetas de alimentación DC PILA a 48 V conjunto de ventilador H901FMLA / H901FMMA

 MPLA

Placa de control principal Huawei MA5800 X7/X15/X17 integrada con puerto de enlace ascendente óptico 4GE/GE de 10 puertos

El H901MPLA La placa es una placa de control. Es el núcleo del control del sistema y de la conmutación y agregación de servicios.

El H901MPLA La placa también puede funcionar como núcleo de gestión y control del sistema de gestión de red integrado (NMS).

Se comunica con las placas de servicio sobre la gestión de claves y la información de control a través del puerto serie maestro/esclavo y el canal GE/10GE en banda.

De esta manera, la H901MPLA La placa configura, administra y controla el dispositivo, y también implementa las funciones del protocolo de ruta simple.

Especificación

Tarjetas de servicio

7

Módulos de control

2

Alimentación

2

GPON

112

Ethernet

4 × 1G

GPON

16 puertos

XPON

8 puertos

Capacidad

7Tb/с

VLAN

IEEE 802.1Q: 4094 QinQ Traducción VLAN

Tabla de direcciones Mac

Tamaño de la tabla: 262143

Protocolos de conmutación

STP/RSTP/MSTP, ERPS (G.8032)

IGMP snooping

v2/v3

Grupos IGMP

8192

VLAN multidifusión (MVR)

Admite

Enrutamiento de multidifusión

PIM-SSM

Tabla ARP

65536 entradas

Tabla de rutas

IPv4 - 65536 rutas IPv6 - 16384 rutas

Protocolos de enrutamiento

Enrutamiento estático, RIPv1/2, OSPFv2, IS-IS, BGP

MPLS/VPN

Compatible con MPLS LDP, VPLS, PWE3

Escritura IPv4

65535 Entrada + Salida

Escritura IPv6

65535 Entrada + Salida

AAA local

Admite

RADIUS, TACACS

Admite

Servidor DHCP

No se admite

Opción82 de retransmisión DHCP

Admite

Snooping DHCP

Admite

Detección de bucle

Admite

Protección de la fuente IP

Admite

Difusión, multidifusión, supresión de unidifusión desconocida

Admite

Colas QoS por puerto

8

Restricción del tráfico

Admite

Señalización del tráfico

802.1p, DSCP

IPv6

Enrutamiento estático, ICMPv6, detección de vecinos IPv6, RIPng, OSPFv3, IS-IS IPv6

Gestión

Telnet, SSH, LLDP, SNMP v1/v2/v3, Syslog, NTP

OAM

802.3ah (EFM), 802.1ag (CFM), Y.1731

Humedad

5% a 85%, sin condensación

Rango de temperatura de funcionamiento

De -40°C a 65°C

Consumo máximo

Hasta 662 W

Dimensiones (An × Pr × Gr)

263,9 mm (6U) × 482,6 mm × 268,7 mm

Peso

26 kg
